Design du Sukhoi Su-47 : une analyse technique des ailes en flèche inversée, de l’aérodynamique avancée et des défis structurels majeurs.
Contexte et historique du Sukhoi Su-47

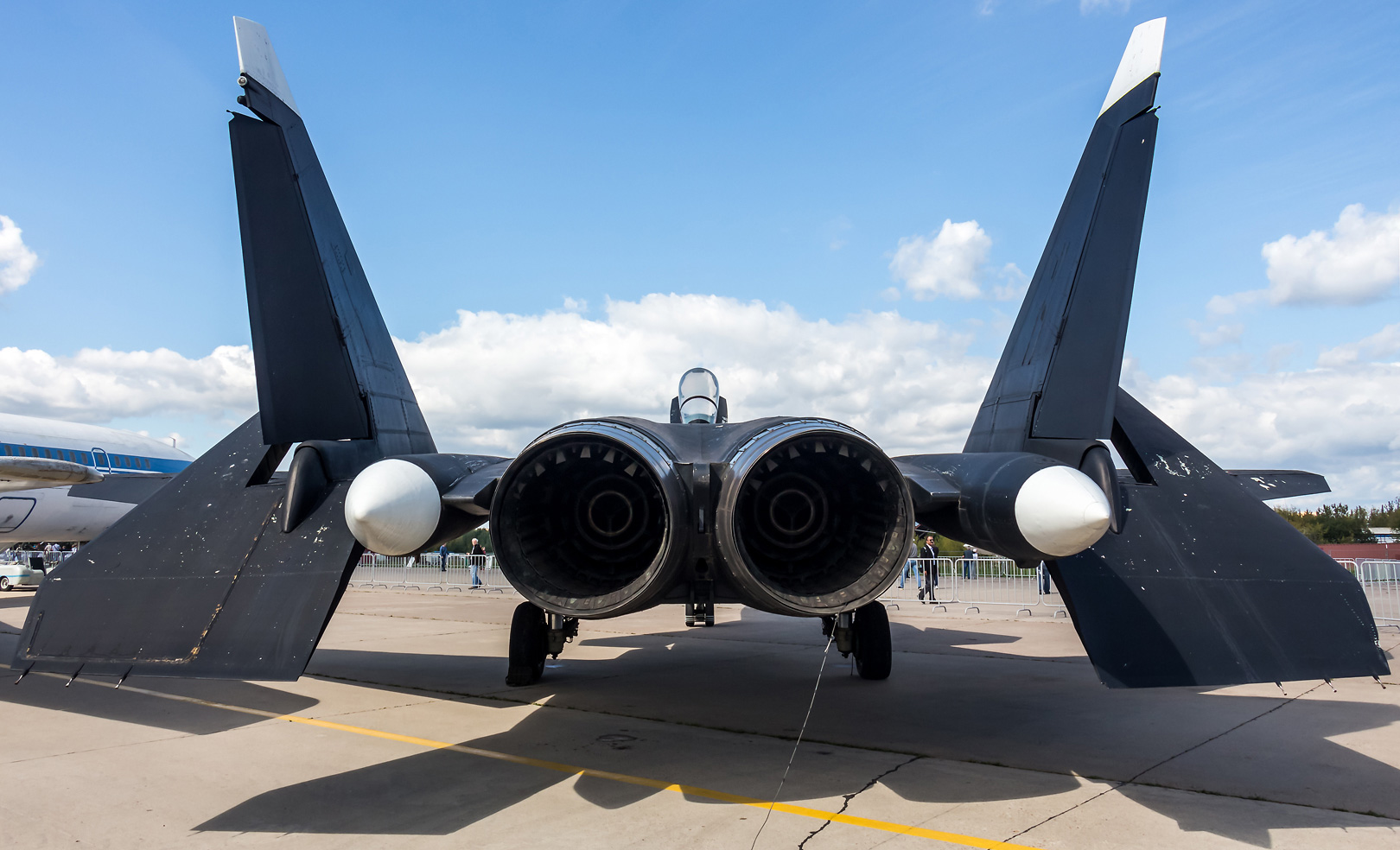

Le Sukhoi Su-47 Berkut, développé dans les années 1990 par le constructeur aéronautique russe Sukhoi, se distingue par son design innovant, en particulier par ses ailes en flèche inversée. Conçu initialement comme un démonstrateur technologique, cet avion avait pour objectif de tester de nouvelles technologies pour les futurs avions de combat. Le Su-47 a ainsi servi de plateforme pour explorer des concepts aérodynamiques avant-gardistes dans un contexte post-guerre froide où la Russie cherchait à maintenir sa compétitivité militaire.
Le choix du design du Su-47, notamment ses ailes en flèche inversée, a été motivé par des recherches approfondies visant à améliorer la manœuvrabilité, la stabilité à basse vitesse, et la furtivité radar. Cette configuration n’était pas un simple choix esthétique, mais un choix stratégique visant à répondre à des exigences opérationnelles spécifiques.
Analyse aérodynamique : les ailes en flèche inversée
Le design des ailes en flèche inversée du Su-47 est probablement l’aspect le plus remarquable de cet avion. Contrairement aux ailes conventionnelles, qui sont orientées vers l’arrière, les ailes du Su-47 sont inclinées vers l’avant à un angle de 20 degrés. Cette configuration confère plusieurs avantages aérodynamiques :
- Manœuvrabilité accrue : Les ailes en flèche inversée permettent une meilleure répartition de la portance le long de l’aile, réduisant ainsi le phénomène de décrochage aux extrémités des ailes. Cela se traduit par une amélioration significative de la manœuvrabilité, en particulier à des angles d’attaque élevés. En termes simples, le Su-47 peut exécuter des manœuvres complexes à des vitesses plus faibles que des avions comparables à ailes conventionnelles.
- Stabilité à basse vitesse : Grâce à cette configuration, le Su-47 bénéficie d’une meilleure stabilité à basse vitesse, ce qui est crucial pour des missions telles que les combats aériens rapprochés et les atterrissages sur des pistes courtes. Cela le rend particulièrement efficace dans des situations où une agilité maximale est requise.
- Réduction de la signature radar : Bien que les ailes en flèche inversée ne soient pas en elles-mêmes une technologie furtive, leur conception contribue à réduire la signature radar du Su-47 en dispersant les ondes radar de manière moins prévisible par rapport aux ailes traditionnelles. Cela constitue un avantage tactique dans les opérations où la furtivité est essentielle.
Matériaux et structure : Les défis techniques
La réalisation des ailes en flèche inversée pose cependant des défis techniques significatifs. La configuration des ailes crée des charges aérodynamiques complexes, avec des forces de torsion importantes. Pour contrer ces effets, les ingénieurs de Sukhoi ont dû utiliser des matériaux avancés, notamment des composites en fibre de carbone, pour garantir que les ailes restent rigides tout en étant suffisamment légères pour maintenir les performances du Su-47.
Ces choix de matériaux ont permis de minimiser le poids tout en augmentant la résistance structurelle, mais ils ont aussi entraîné une augmentation des coûts de production et des défis dans la fabrication. Le coût élevé de ces matériaux, couplé aux défis de la production en série, a limité le Su-47 à un rôle de démonstrateur technologique, plutôt qu’à une production de masse.
Propulsion et performances
Le Su-47 est équipé de moteurs Lyulka AL-37FU, capables de fournir une poussée maximale de 83,4 kN chacun en postcombustion. Ce système de propulsion offre une vitesse maximale d’environ 2 200 km/h (Mach 2.1), avec une capacité de supercroisière limitée. Bien que les performances en vitesse soient impressionnantes, c’est surtout la manœuvrabilité exceptionnelle du Su-47 qui en fait un avion distinctif.
En plus des moteurs puissants, le Su-47 intègre également un système de commandes de vol électriques (fly-by-wire) avancé, nécessaire pour gérer la stabilité complexe associée aux ailes en flèche inversée. Ce système permet de compenser automatiquement les forces de torsion et d’assurer un contrôle précis de l’avion dans toutes les phases de vol.
Conséquences sur l’industrie aéronautique militaire
Le Sukhoi Su-47 Berkut a influencé le développement de futurs avions de chasse, notamment dans le programme russe PAK FA (qui a donné naissance au Su-57). Bien que le Su-47 ne soit jamais entré en service opérationnel, ses innovations ont permis de valider plusieurs concepts qui ont été intégrés dans les générations suivantes d’avions de chasse.
L’une des principales leçons tirées du Su-47 est l’importance d’intégrer des innovations aérodynamiques avec des technologies de matériaux avancés pour repousser les limites des performances des avions de combat. En explorant des concepts tels que les ailes en flèche inversée, Sukhoi a démontré qu’il était possible de réinventer des aspects fondamentaux de l’aérodynamique pour répondre à des exigences opérationnelles spécifiques.
Le design du Sukhoi Su-47 Berkut, bien que étrange à première vue, est le résultat d’une approche scientifique rigoureuse visant à optimiser la manœuvrabilité, la stabilité et, dans une moindre mesure, la furtivité. Les choix technologiques et aérodynamiques qui ont guidé la conception du Su-47 ont posé des défis techniques importants, mais ont aussi permis de repousser les limites de l’ingénierie aéronautique.
Cet avion est un exemple parfait de la façon dont l’innovation technique peut conduire à des avancées significatives dans l’aviation militaire, même si ces innovations ne se traduisent pas toujours par une production en série.
