Le radar N036 Belka du Su-57 russe reste peu documenté dans les bases de données occidentales en raison de sa conception avancée et de la discrétion entourant ses spécifications.
Une architecture radar innovante

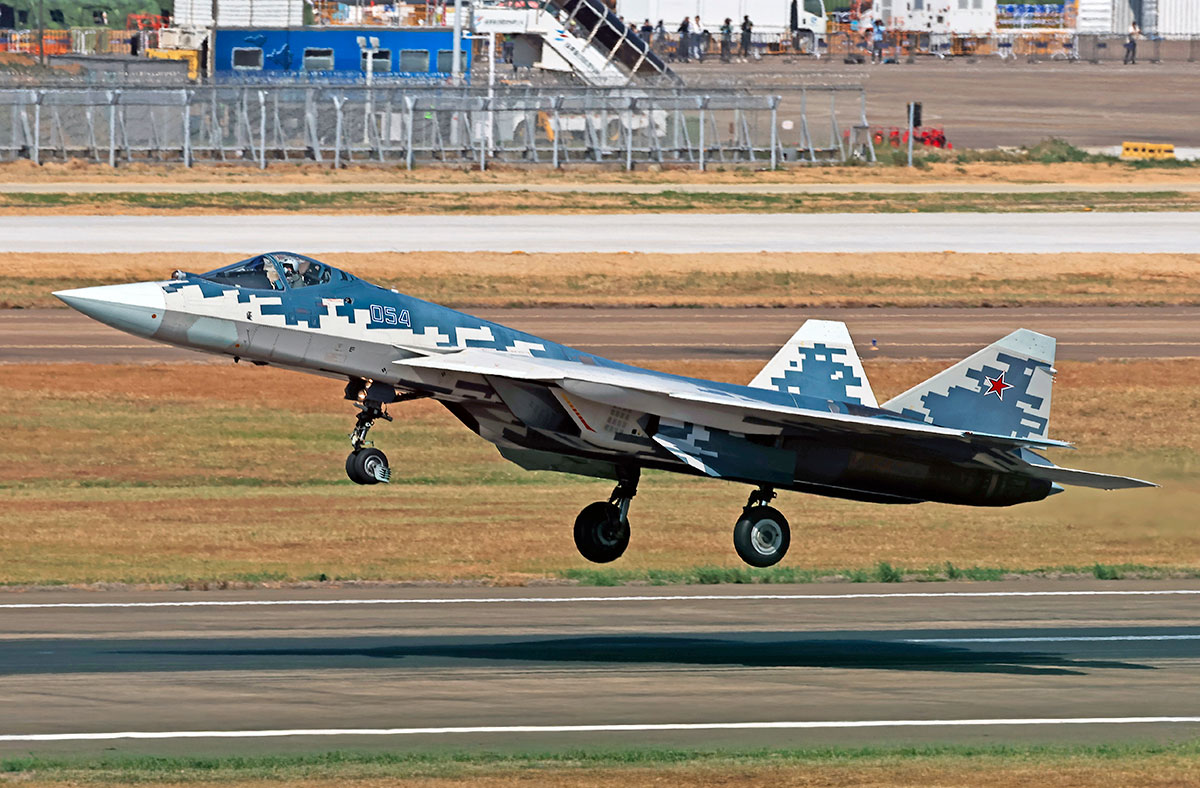

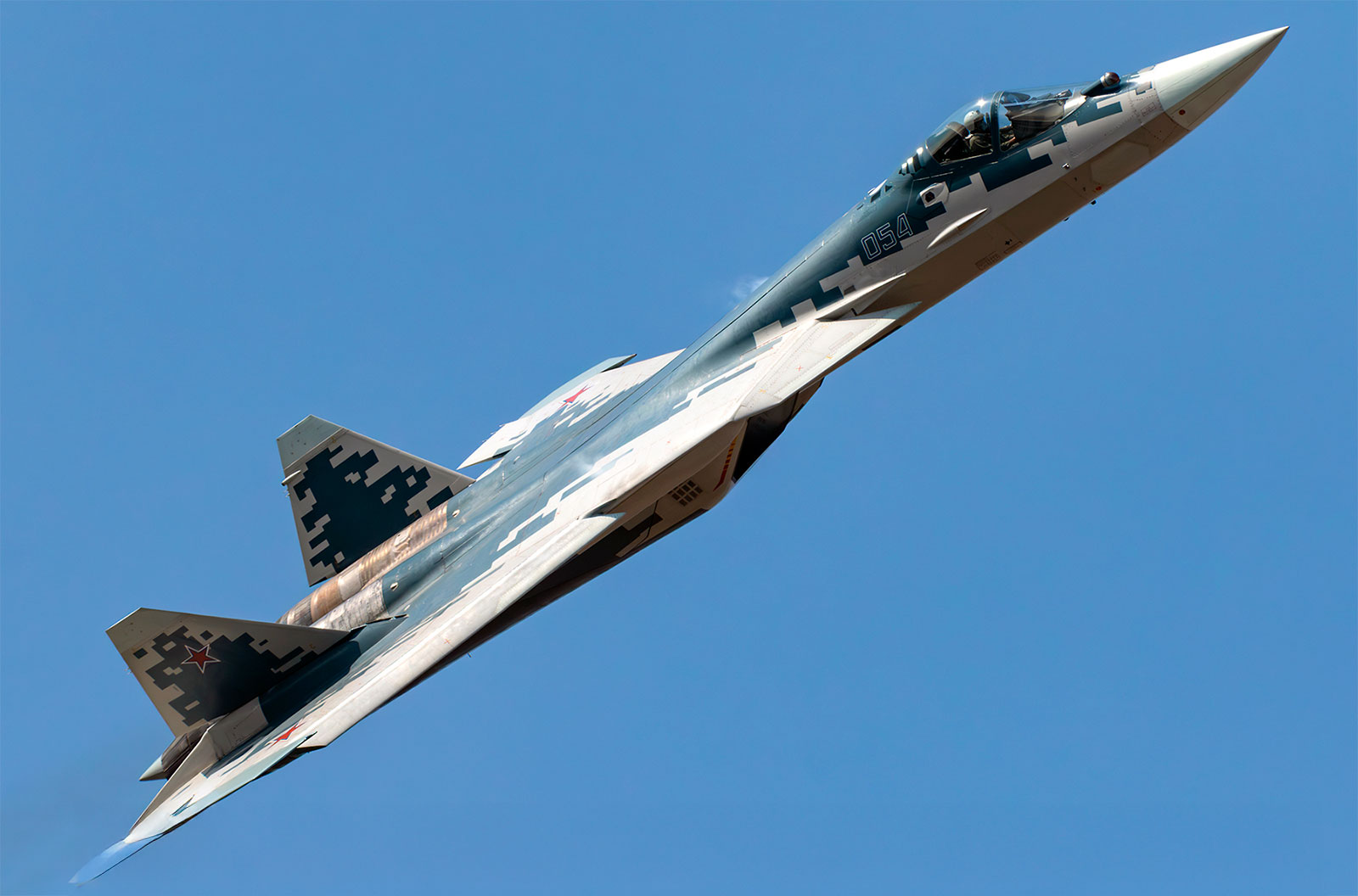

Le N036 Belka est un système radar à balayage électronique actif (AESA) développé pour le chasseur de cinquième génération Sukhoi Su-57. Il se compose de plusieurs antennes réparties stratégiquement sur l’appareil :
- Antenne principale en bande X : Située dans le nez de l’appareil, cette antenne elliptique mesure 0,9 mètre de long sur 0,7 mètre de large et comprend plus de 950 modules émetteurs-récepteurs (T/R), avec une puissance totale estimée à 12 000 watts.
- Deux antennes latérales en bande X : Montées sur les côtés du fuselage avant, chacune équipée de 404 modules T/R, elles étendent la couverture radar et permettent une surveillance accrue des zones latérales.
- Antennes en bande L : Intégrées dans les extensions des bords d’attaque des ailes, ces antennes sont utilisées pour l’identification ami-ennemi (IFF) et ont des capacités en guerre électronique, notamment pour détecter des cibles furtives.
Cette configuration offre une couverture à 360 degrés, améliorant la détection et le suivi des cibles dans diverses bandes de fréquences.
Capacité de détection des cibles furtives
Les antennes en bande L du N036 Belka jouent un rôle crucial dans la détection des aéronefs furtifs. Les avions conçus pour échapper aux radars en bande X sont souvent moins efficaces contre les radars en bande L, en raison des longueurs d’onde plus longues de ces derniers. Ainsi, le Su-57 peut détecter des cibles furtives à des distances accrues, bien que la résolution soit inférieure à celle des radars en bande X.
Intégration de systèmes passifs
En complément du radar N036 Belka, le Su-57 est équipé d’un ensemble de capteurs passifs, notamment le système optronique 101KS-V, capable de détecter les signatures infrarouges des aéronefs ennemis sur des distances de 50 à 70 kilomètres. L’utilisation de capteurs passifs permet au Su-57 de localiser des cibles sans émettre de signaux détectables, réduisant ainsi le risque d’être repéré.
Discrétion et accès limité aux informations
La Russie maintient une politique de confidentialité stricte concernant les spécifications détaillées de ses systèmes d’armement avancés, y compris le radar N036 Belka. Cette discrétion limite la disponibilité des informations précises dans les sources occidentales, rendant difficile l’évaluation complète des capacités du système. De plus, les données disponibles proviennent souvent de sources ouvertes ou de spéculations, ce qui peut affecter leur fiabilité.
Le radar N036 Belka du Su-57 représente une avancée significative dans la technologie radar aéronautique, combinant une architecture multi-bandes, des capacités de détection des cibles furtives et l’intégration de capteurs passifs. La combinaison de ces technologies, associée à la confidentialité entourant ses spécifications, explique la difficulté de trouver des informations détaillées sur ce système dans les bases de données occidentales.
